對于機械來說，保持電路穩定是基本的要求，可避免在施工時導致電路短路導致其他影響，今天小編為大家分析關于天井鉆機的系統電路工作原理

　　一、電氣原理

　　天井鉆機電氣系統的電路有以下特點：

　?、僦鞅秒姍C(jī)采用機械聯鎖+電氣聯鎖實現星-三角形的降壓起動;

　?、谥骰芈凡捎脤ｉT的電動機起動器和電機保護器來保護電機的正常起動和運行;

　　③控制回路有鉆桿防卡設計。

　　二、工作電源

　　天井鉆機電氣系統對三相交流供電電源的要求為：

　　頻率50 Hz 電壓380V (終端電壓波動范圍不超過 ±% 5)

　　電網可供電容量≥250KVA

　　三相輸入供電電源進線要求銅芯線材≥95平方毫米。

　　系統的工作電源由以下部分組成：

　?、?380V 交流電源。通過外部進線電源取得;由電源總開關QF1來實現與外部進線電源的接通與斷開;電動機、穩壓電源、隔離降壓變壓器所需的電源均由這部分提供。

　?、?220V 交流電源。通過380V輸入電源-變壓器TC取得;由總開關、保護器開關控制電源的接通與斷開;作為交流接觸器的工作電源。

　?、?26V 交流電源。通過380V輸入電源-變壓器TC取得;由總開關、保護器開關控制電源的接通與斷開;為開關控制柜的右側面藍色方形檢修燈插座，提供低壓安全檢修燈工作電源。

　?、?24V 直流電源。通過380V輸入電源-穩壓開關電源UG取得;由電源總開關、保護器開關控制電源的接通與斷開;為電磁閥、直流控制繼電器、信號燈、信號傳感器提供工作電源。

　　三、電動機的起動

　　本系統主泵電機和水泵電機的功率都比較大，如果直接起動，它們的起動電流為其標稱額定電流的4～8倍。過大的起動電流會對電網產生巨大沖擊，所以在本系統中主泵電機采用了主交流接觸器和機械連鎖交流接觸器組成星-三角的降壓起動方式。即星-三角起動時，起動電流為全壓起動電流的1/3，以便緩和對電源及負載的沖擊。運轉穩定后切換成三角形接法，在額定電壓下運行。通過對PLC程序的設置來調整星-三角接法的切換時間。星-三角轉換的交流接觸器在技術措施上采用了機械聯鎖+電氣聯鎖的方式，確保設備更安全和可靠的運行工作。

　　副泵電動機的功率為11kW，采用交流接觸器直接起動方式。

　　四、開關控制柜

　　開關控制柜位于泵站上，其內裝有空氣斷路器、交流接觸器、電機過載保護器、繼電器、穩壓電源等電氣元器件。正面有總電源開關操作手柄、信號指示板和與操作臺信號連接的插座。

　　五、遠程線控操作臺

　　遠程線控操作臺由按鈕開關、旋鈕開關及壓力表組成。其操作面板如圖十所示。通過操作面板上的啟停操作指令控制相應元件，可以完成主泵、副泵、水泵的啟停;且通過操作面板上的旋鈕開關給出相應的操作指令驅動電磁閥來控制對應液壓油缸，完成操作作業所需要的動作。

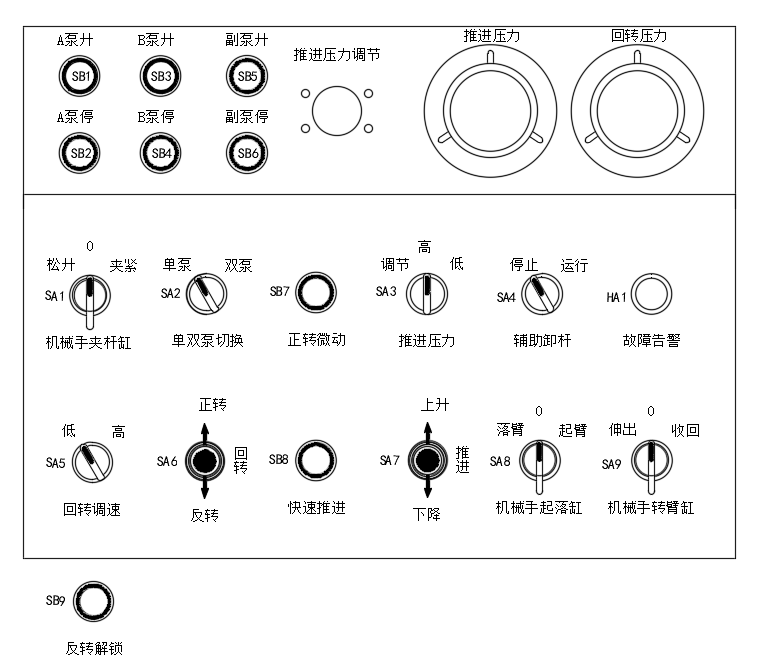

　　圖十 遠程操作面板

　　1)泵啟停按鈕：圖示SB1-SB6為 A泵、B泵、副泵的啟停按鈕，按停泵按鈕時必須在所有動作都已完成的情況下使用。

　　2)機械手夾桿旋鈕：SA1動作夾桿油缸的夾緊與松開，當所夾緊的鉆桿沒有放置到位時不能不能誤動作松開旋鈕。

　　3)單雙泵切換按鈕：SA2按下此帶燈按鈕B泵參與工作，復位此按鈕僅有A泵參與工作。A、B泵為主泵供入回轉馬達，未按下此按鈕時回轉速只為按下的一半。此按鈕一般只在鉆進、擴孔反提時操作。

　　4)正轉微動：SB7用于低速正轉，按下此按鈕回轉馬達以很小的速度進行正轉，用于接卸桿時便于對正方向插入插板。

　　5)推進高、低壓選擇旋鈕：SA3用于選擇副泵的出口壓力。操作機械手動作時旋至高壓，推進、提升、定位動作時選擇調節，選擇調節檔后副泵壓力由推進壓力調節旋柄控制，控制范圍0-20MPa。(注意：不允許選擇高壓進行打鉆推進或提升，防止鉆頭或滾刀受力過大或造成施工事故)。

　　6)輔助卸釬：SA4用于輔助卸釬動作的啟動和復位。

　　7)故障告警：用于提供故障信息，

　　8)回轉調速：SA5用于控制馬達排量，選擇低速時馬達處于全排量用于擴孔，選擇高速時馬達處于半排量用于導孔。

　　9)回轉：SA6操作回轉正轉、停轉、反轉，反轉時需要配合按下反轉解鎖按鈕才能動作，防止誤操作反轉，注意動作反轉時必須是用于卸鉆桿插板已經插好。

　　10)快速推進按鈕與推進手柄：SB8用于配合SA7推進手柄，不按下SB8自復位按鈕操作SA7動作上升、下降為正常打鉆推進由副泵供油速度較慢，操作SA7推進手柄同時按下SB8按鈕為空行程快速推進由A泵供油，有且只有空機時使用快速。

　　11)機械手起落與機械手轉臂旋鈕：SA8用于機械手大臂從地面至主機機頭下方的升起或降落，SA9用于機械手小臂將鉆桿送入、退出鉆桿中心和從地面抬起放下鉆桿。

　　12)反轉解鎖：SB9與SA6配合使用，用于控制鉆機的反轉動作。



　　以上就是今天小編為大家介紹的關于天井鉆機的的系統電路工作原理內容了，希望大家能有所收獲，本篇文章為湖南一二機械科技有限公司技術人員原創文章，不得對此進行任何修改和轉載。
